Воздушные теплогенераторы на газе и дизеле
Теплогенераторы серии HRS

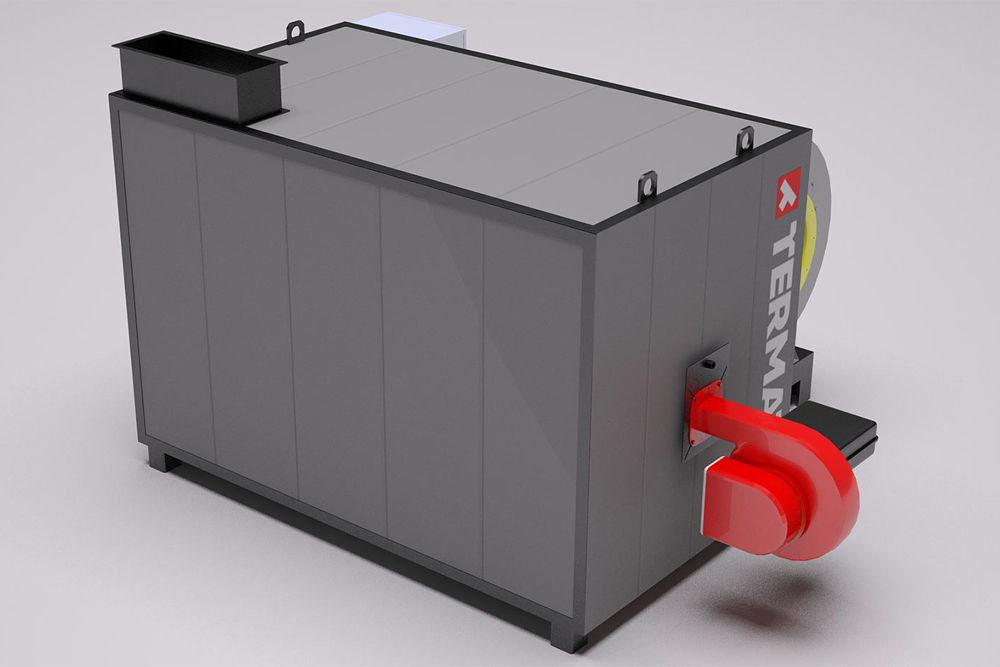

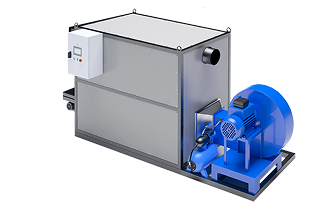

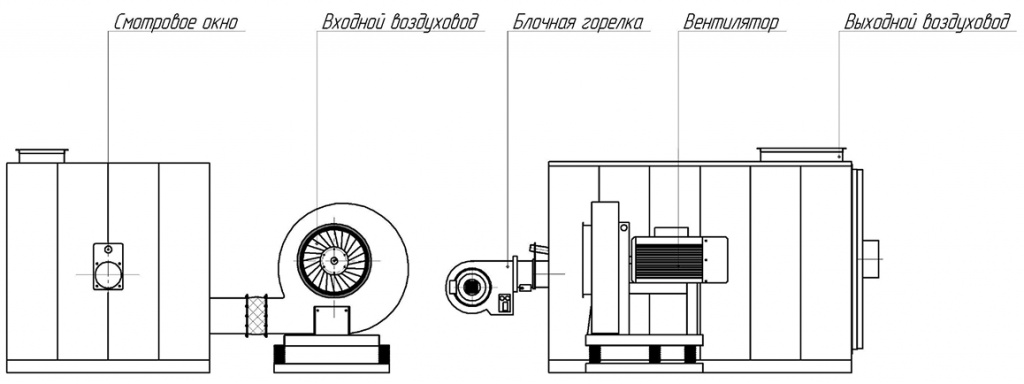

Высокотемпературный теплогенератор TERMATA HRS — это автономный теплоизолированный обогреватель, состоящий из теплообменного блока трехпоточного типа, автоматической блочной горелки, работающей на природном газе или дизельном топливе и вентилятора высокого давления. Предназначен для прогрева и обогрева инертных материалов: песка, пгс, щебня и др.Трехпоточная конструкция теплообменного блока теплогенератора создаёт высокий напор сухого горячего воздуха, что позволяет быстро и эффективно разморозить и прогреть инертные материалы при производстве бетона в зимний период. Теплообменный блок изготовлен из жаропрочной нержавеющей стали специальных марок, обеспечивающий надёжность и долгий срок службы.
Год модификации — 2014
- Таблица 1
Характеристика HRS 350 HRS 600 HRS 1000 Номинальная тепловая мощность (кВт) 350 600 1000 КПД (%) 92 92 92 Макс. расход топлива (дизельное, кг/ч) 50 70 101 Макс. расход топлива (природный газ, м³/ч) 58 81 116 Темп. воздуха на выходе макс. (˚С) 260 260 260 Темп. воздуха на выходе мин. (˚С) 90 90 90 Габариты: длина (мм) 3900 5550 4310 Габариты: ширина (мм) 1550 1600 1640 Габариты: высота (мм) 1610 1850 3600 Вес (кг) 1000 1950 2450 Электропитание (В/Ф/Гц) 380/3/50 380/3/50 380/3/50 Расход воздуха (м³/ч) 5000 8000 13000 Напор воздуха на выходе (Па) 500 500 500 Темп. отходящих дым. газов (˚С) 160-200 160-200 160-200 Давление воздуха после регулятора (Па) 7000 7500 7500 Допустимое давление газа верхнее (мбар) 360 360 360 Допустимое давление газа нижнее (мбар) 20 20 20 Макс. потребляемая эл. мощность (кВт) 23 34 46 Расход воздуха для горения (м³/ч) 394 672 1174
- Таблица 2

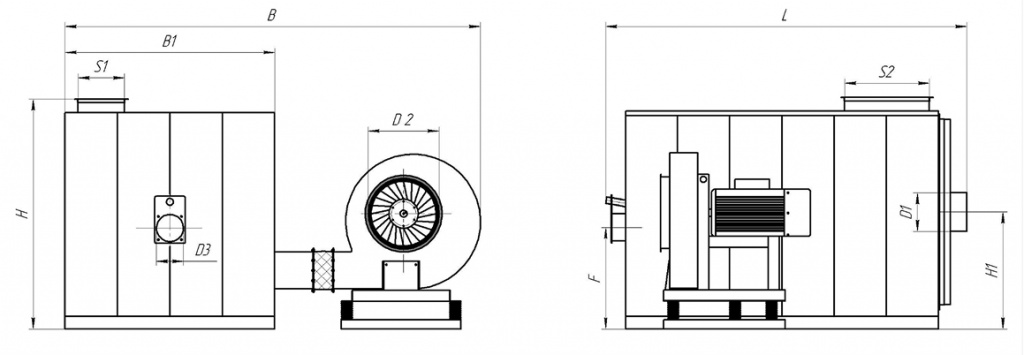

Модель HRS 200 HRS 350 HRS 600 HRS 1000 Общая длина, L 1890 2380 3050 3050 Общая ширина, B 2180 2330 2330 2520 Общая высота, Н 1520 1520 1520 1780 B1 1330 1330 1330 1500 H1 760 760 760 832 D1 250 250 250 300 D2 400 400 400 530 D3 170 170 170 195 F 610 610 610 722 S1 170 170 170 220 S2 500 670 760 760
- Таблица 3
Теплогенератор TERMATA HRS является автоматизированной системой с удобным интерфейсом, не требует постоянного присутствия персонала. Программа позволяет отслеживать состояние рабочего цикла на экране самого прибора или ПК, а также в он-лайн режиме.
Монтаж теплогенератора возможен как внутри помещения, так и снаружи. Компактные размеры прибора не требуют особых условий по установке, а также позволяют перенести его в случае необходимости.Принцип работы системы обогрева HRS
Система обогрева используется при отрицательной температуре окружающей среды, а также в случае необходимости удалить влагу из инертных материалов.

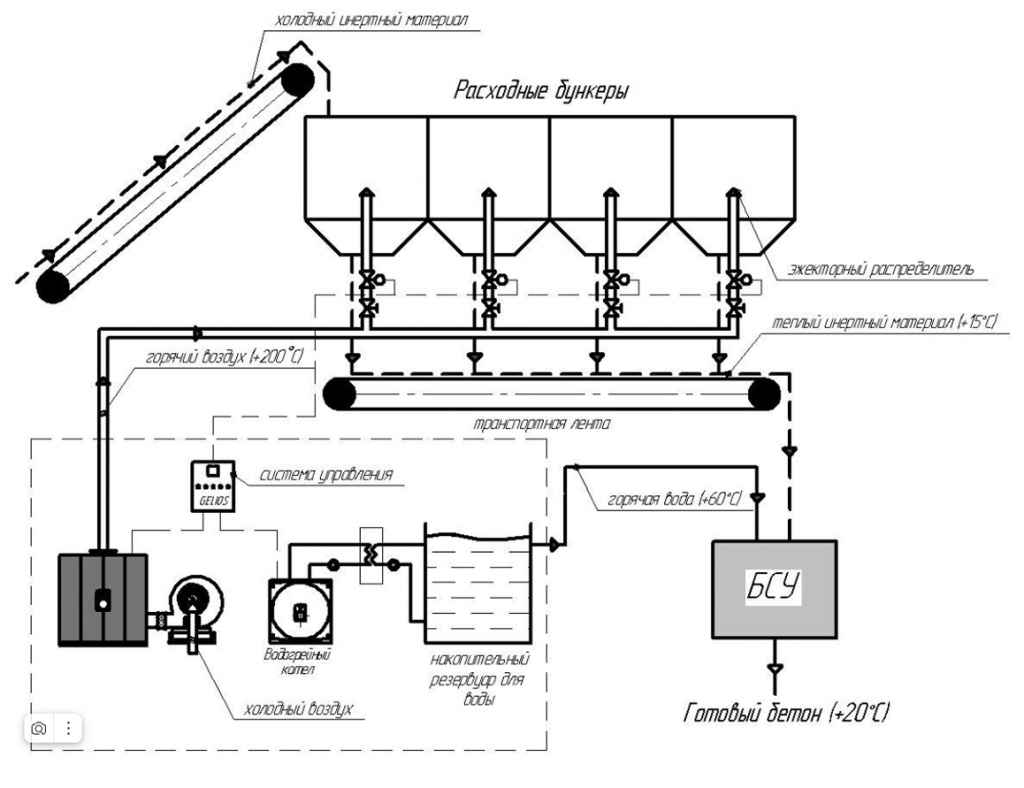

Забор холодного воздуха осуществляется с улицы или самого завода. С помощью высоконапорного вентилятора холодный воздух поступает в теплогенератор и нагревается до 200°С. Нагретый воздух через утепленные воздуховоды под давлением 7000 Па подается в нижнюю часть расходных бункеров или иное место загрузки инертных материалов через клиновые распределители. Благодаря расположению коллекторов горячий воздух равномерно распределяется снизу доверху, разогревает материал и подготавливает его для подачи на транспортер и БСУ. Параллельно с теплогенератором водогрейный котел осуществляет подогрев воды в специальном утепленном резервуаре и постоянно поддерживает заданную температуру.
Таким образом, система обогрева TERMATA HRS осуществляет подготовку всех основных компонентов и позволяет отгружать бетон температурой не ниже +20 ºС в любое время года.
Характеристика HRS 350 HRS 600 HRS 1000 Номинальная тепловая мощность (кВт) 350 600 1000 КПД (%) 92 92 92 Макс. расход топлива (дизельное, кг/ч) 50 70 101 Макс. расход топлива (природный газ, м³/ч) 58 81 116 Темп. воздуха на выходе макс. (˚С) 260 260 260 Темп. воздуха на выходе мин. (˚С) 90 90 90 Габариты: длина (мм) 3900 5550 4310 Габариты: ширина (мм) 1550 1600 1640 Габариты: высота (мм) 1610 1850 3600 Вес (кг) 1000 1950 2450 Электропитание (В/Ф/Гц) 380/3/50 380/3/50 380/3/50 Расход воздуха (м³/ч) 5000 8000 13000 Напор воздуха на выходе (Па) 500 500 500 Темп. отходящих дым. газов (˚С) 160-200 160-200 160-200 Давление воздуха после регулятора (Па) 7000 7500 7500 Допустимое давление газа верхнее (мбар) 360 360 360 Допустимое давление газа нижнее (мбар) 20 20 20 Макс. потребляемая эл. мощность (кВт) 23 34 46 Расход воздуха для горения (м³/ч) 394 672 1174
Модель HRS 200 HRS 350 HRS 600 HRS 1000 Общая длина, L 1890 2380 3050 3050 Общая ширина, B 2180 2330 2330 2520 Общая высота, Н 1520 1520 1520 1780 B1 1330 1330 1330 1500 H1 760 760 760 832 D1 250 250 250 300 D2 400 400 400 530 D3 170 170 170 195 F 610 610 610 722 S1 170 170 170 220 S2 500 670 760 760
Теплогенератор TERMATA HRS является автоматизированной системой с удобным интерфейсом, не требует постоянного присутствия персонала. Программа позволяет отслеживать состояние рабочего цикла на экране самого прибора или ПК, а также в он-лайн режиме.
Монтаж теплогенератора возможен как внутри помещения, так и снаружи. Компактные размеры прибора не требуют особых условий по установке, а также позволяют перенести его в случае необходимости.Принцип работы системы обогрева HRS
Система обогрева используется при отрицательной температуре окружающей среды, а также в случае необходимости удалить влагу из инертных материалов.
Забор холодного воздуха осуществляется с улицы или самого завода. С помощью высоконапорного вентилятора холодный воздух поступает в теплогенератор и нагревается до 200°С. Нагретый воздух через утепленные воздуховоды под давлением 7000 Па подается в нижнюю часть расходных бункеров или иное место загрузки инертных материалов через клиновые распределители. Благодаря расположению коллекторов горячий воздух равномерно распределяется снизу доверху, разогревает материал и подготавливает его для подачи на транспортер и БСУ. Параллельно с теплогенератором водогрейный котел осуществляет подогрев воды в специальном утепленном резервуаре и постоянно поддерживает заданную температуру.
Таким образом, система обогрева TERMATA HRS осуществляет подготовку всех основных компонентов и позволяет отгружать бетон температурой не ниже +20 ºС в любое время года.
